Imagenes maqueta CASA CAMPESTRE

Proyecto Final CASA CAMPESTRE

Las siguientes fotos son imagenes de las planchas donde se encuentran la ubicacion de la vivienda en el terreno, al igual que las plantas, dos cortes, cuatro fachadas y una perspectiva.

Imagenes de cada plancha

Imagenes por dibujo

 Ubicacion de la casa en el lote, exactamente a 11 metros del acceso principal por la calle Lourdes. Escogi esta ubicacion ya que desde aqui puedo tener un mayor provecho a la vista principal, mar, montaña, valle y puedo sacarle un buen uso al terreno restante. Hice una zona exterior a la vivienda, donde se encuentra la piscina, una zona para practicar yoga *al lado de la piscina* y una zona entre la piscina y la zona social donde se encuentra el comedor, sofas, barbacoa y hamacas para asi brindar un lugar lleno de descanso y relajación.

 Planta de acceso. Aqui encontramos el punto fijo de las escaleras, donde decidimos si queremos subir hacia la alcoba principal o en cambio bajar a la cocina y zona social. Tambien tenemos la opcion de ingresar a la alcoba de la joven.

Planta menos1, donde encontramos la cocina totalmente conectada con la zona social aunque si aislada gracias al enchape del piso. La zona social es abierta con una zona exterior donde encontramos el comedor, sofas y hamacas que se encuentra conectado con zona verde y la piscina.

 Planta 2, es decir la alcoba principal. Esta alcoba pertenece a un matrimonio estable, donde no hay privacidad alguna entre la pareja. Es una pareja muy intima, encontramos el bano totalmente abierto en el cuarto y un jacuzzi tambien afuera cerca de la cama. Hay tambien un balcon al lado del bano que da diagonal al acceso en la calle lourdes. Este balcon sirve para disponerse ahi antes y despues de banarse, y tambien para ver cuando un invitado llega.

 Este es el primer corte que hice. Es un corte vertical que pasa a  los dos metros de la alcoba principal, va bajando por las escaleras y cruza igualmente 5 metros de la cocina. Lo hice para lograr un mayor entendimiento del sistema de las escaleras.

Corte fachada.

 Fachada Sur.

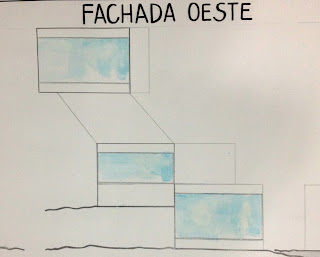

 Fachada Oeste.

 Fachada Este.

 Fachada Norte.

Perspectiva.

Adelantos en el PLOTTER. CASA CAMPESTRE PROY FINAL

ESTUDIO DEL TERRENO

ZONIFICACION

En la primera planta ubique la alcoba del joven y el acceso principal, creando asi una planta superior que es la planta num 2 y una planta abajo que es la menos 1. En la planta menos 1 esta ubicada la zona social y la zona de servicios, es decir la cocina. De esta planta, tengo total acceso al aire libre y puedo circular libremente de esta manera por la piscina y zona abierta. En la planta num 2 esta ubicada la alcoba principal unicamente por lo que es abierta y no tiene puerta ya que son las escaleras la unica forma de llegar a esta alcoba. Esta aislada de las demas plantas y se convierte en una parte de la casa con intima.

 Primera planta

 Segunda planta

Tercera planta

TANGRAM ARQUITECTONICO

DIBUJOS ARQUITECTONICOS PLANTAS Y CORTES

 Primeras plantas con sus respectivas correciones por hacer. Una de ellas fue siempre mostrar en cada planta, las plantas superiores y las de abajo para asi tener mayor claridad y mas orden. Tambien estaba haciendo los banos muy sencillos y tradicionales, encerrados entre muros. Por eso, busque una solución mas innovadora y moderna para hacer de mi casa igualmente una casa moderna. Tmbien otra correcion fue tener en cuenta las vistas principales pq en algunos casos la estaba pasando desprevenida.

 Corte fachada de la primera planta

 Correcciones definitivas de las plantas.

Corte de las escaleras.

Proyecto Final. CASA CAMPESTRE estudio del terreno

TALLER BASICO        ARQUITECTURA
PROYECTO FINAL  Casa Campestre

POSICION GEOGRAFICA TERRENO
El terreno donde nuestro proximo proyecto esta ubicado, es un terreno que hace parte de una urbanizacion en Tubara, Atlantico. Esta urbanizacion se llama El Santuario y queda aproximadamente a 85km via al mar y al lado de un corregimiento que se llama El Morro. Tubara se encuentra a 25min aprox. y 27kms de Barranquilla. Tubara se encuentra al Norte del departamento del Atlantico y los limites son

Norte/ Mar Caribe y Pto Colombia
Este/ Barranquilla, Pto Colombia, Galapa y Baranoa
Sur/ Baranoa, Juan de Acosta
Oeste/ Juan de Acosta y el Mar Caribe

En la urbanizacion El Santuario, el terreno es el lote 20 y presenta un area total de 1.340.64 m2.



TRAYECTO HACIA EL TERRENO

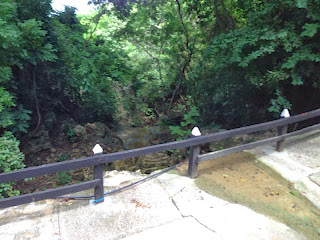

Mientras subiamos al terreno, tuve la oportunidad de analizar los alrededores de la urbanizacion y llegue a la conclusion de que los alrededores no estan completamente urbanizados. Es una urbanizacion que se encuentra en desarrollo, y a pesar de que ya se encuentran muchas casas construidas, es una urbanizacion muy grande que todavia tiene mucha zona en via de desarrollo al igual que zonas verdes. El trayecto hacia el terreno estaba lleno de lomas, era una cadena continua, y muchas de ellas eran de aprox. 4m de altura. Habian lomitas pequenas pero tambien habian grandes lomas curvas que dificultaban el ascenso del bus en que ibamos. Tambien me di cuenta que hay muchos caminos estrechos al igual que otros de gran amplitud. Igualmente pude analizar que se forman varios arroyos como el arryo Cojomarru de la mitologia Mukana. Este arroyo termina en la Piedra Pintada.

ACCESO TERRENO

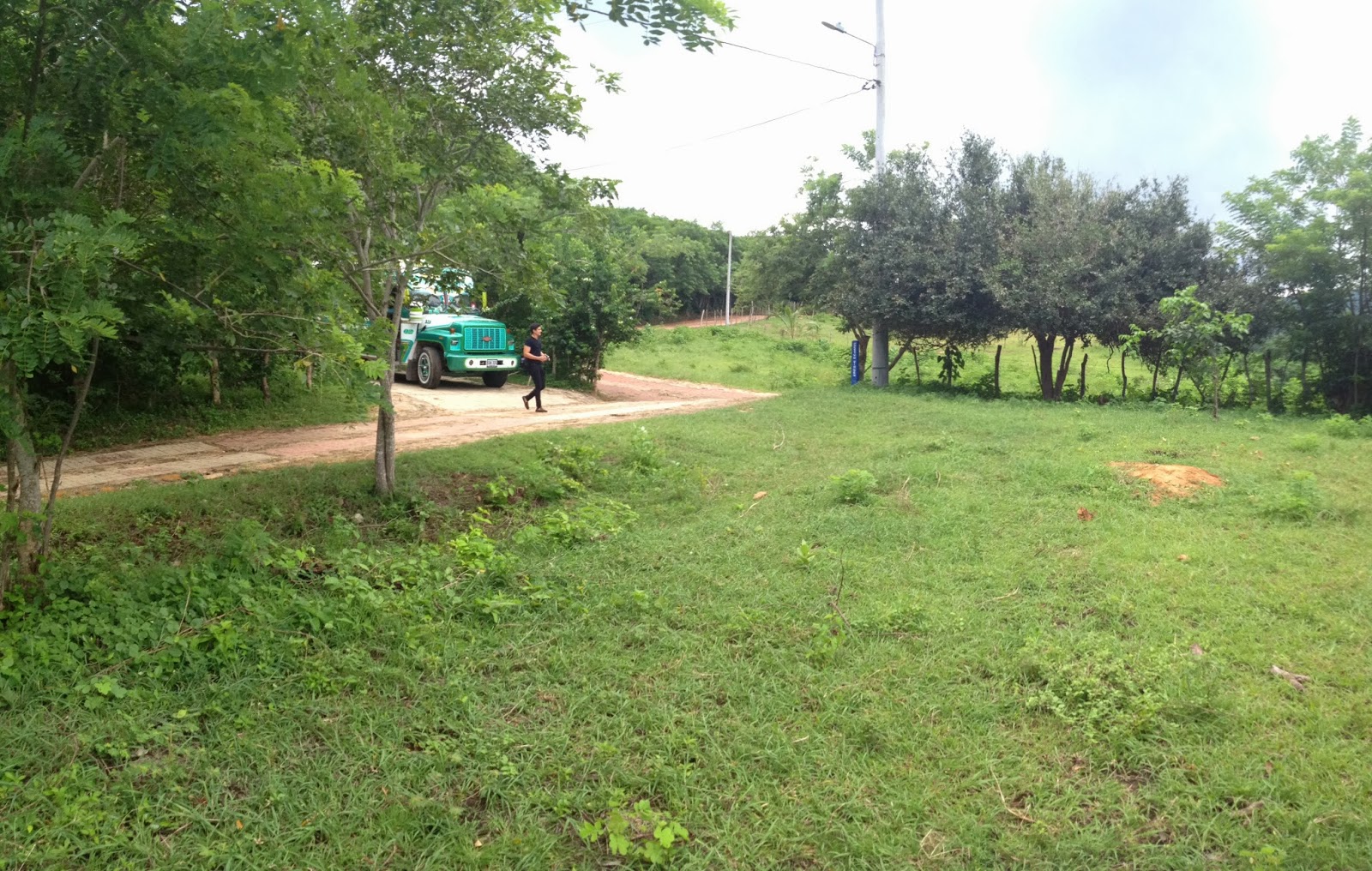

El acceso al terreno esta ubicado en la Calle Lourdes donde encontramos un mojón azul en la entrada. El acceso esta libre de arboles en el centro en todo aspecto, uno puede circular libremente sin tropezar con ningun árbol por la plaza interior que se forma en el acceso pero si encontramos arboles en las esquinas de este acceso.

 NORTE

VISTAS DESDE EL ACCESO

 NORTE ALFRENTE DEL TERRENO

 NORESTE

NOROESTE

VISTAS DESDE EL TERRENO

vista principal hacia el horizonte. Es esta la vista a la cual le sacare provecho

vista hacia la Calle Lourdes, via de acceso por donde vienen los carros.

bajadas. vista sur este

VEGETACION DEL TERRENO

En el terreno encontramos dos arboles principales. El primero se encuentra a 23m del mojon de la entrada y el segundo exactamente enfrente al primer arbol, a 21 m de distancia.

Entre los arboles encontramos

ARBOL DE LIMON, que es un arbol perenne con una h max de 4m y una corteza lisa de madera. La corteza es realmente dura y amarillenta y sus hojas son elipticas, de 5 a 10 cm y verde mate. Tiene tambien petalos blanquitos y plagas como el piojo blanco, serpetas, caparretas, acaros y pulgones. Este arbol lo vemos mucho en la trayectoria hacia el terreno.

MATARRATON, que lo encontramos ya en el terreno. Mide aprox 12 m de altura, tiene hojas ovalada verdesitas claritas y flores rosaditas de 1 cm

ARBOL DE CEREZITAS ROJAS, que tiene una h max de 38m * en el terreno no tiene esa altura* y un diam max del tronco de 120cm. Sus flores son constantemente visitadas por obejitas.

 este es una de los dos tipos de grama que encontramos en el terreno.

 pequenas plantaciones regadas a traves del terreno.

 hojas de las plantaciones. Verde claro, un verde muy vivo y tambien amarillento, hojas ovaladas.

 hojas de uno de los arboles principales. este es el que esta en frente del sendero.

 zoom a las hojas.

 otro de los arboles principales. este es el que esta pegado al sendero a 23m del mojon.

 hojas del árbol.

 otro tipo de pquenas plantaciones que podemos encontrar en el terreno. tiene floresitas rosaditas.

 arbol principal a 23 m del mojon.

 arbol de enfrente a 21 m del sendero y del árbol anterior.

 segundo tipo de grama que encontramos en el terreno. sus hojitas son mas pequenas y mas delgaditas que el primer tipo. En esta foto podemos ver el contraste que hay entre ambos tipos, teniendo las hojitas mas grandesitas en la parte superior y las mas delgaditas en la inferior.

segundo tipo de grama.

FAUNA
Watinaja, venado, mariposas, bichitos, iguanas, mosquitos, avispas, perros, sapos y aves como turpiales, toches, mirlas y canarios.

ASOLEACION
La asoleacion viene del este y en mi casa campestre voy a utilizar voladitos, persianas, corta soles, pergolas y pintura blanca para contrarrestar el arduo efecto caluroso.

BRISAS
Las brisas vienen del noreste.

DIRECCION DEL VIENTO BQUILLA
direccion      porcentaje aprox
noreste               42.7
norte                  25
este                    5.8
sureste               6.1
sur                     6.1

La ventilacion en la casa debe ser totalmente natural, por lo que debe estar construida de acuerdo a la direccion de las brisas. La vel max aprox del viento es 6m por seg en Marzo y la minima aprox 2 m por seg en Oct.

La temp. maxima aproximadamente es 32. 3 c, la promedio aprox 27.4c y la minima aprox 24c.
